贵金属废水回收技术

公开了一种贵金属废水的收回设备，包含调理反响池，在所述调理反响池上设有计量罐，所述调理反响池与电极氧化池对应衔接，所述电极氧化池与混凝反响池对应衔接，所述混凝反响池与沉积池对应衔接，所述沉积池通过提高泵与计量罐对应连通。本实用新型具有结构简单，处理作用显着，运行成本低廉，收回贵金属的长处。

　　权利要求书

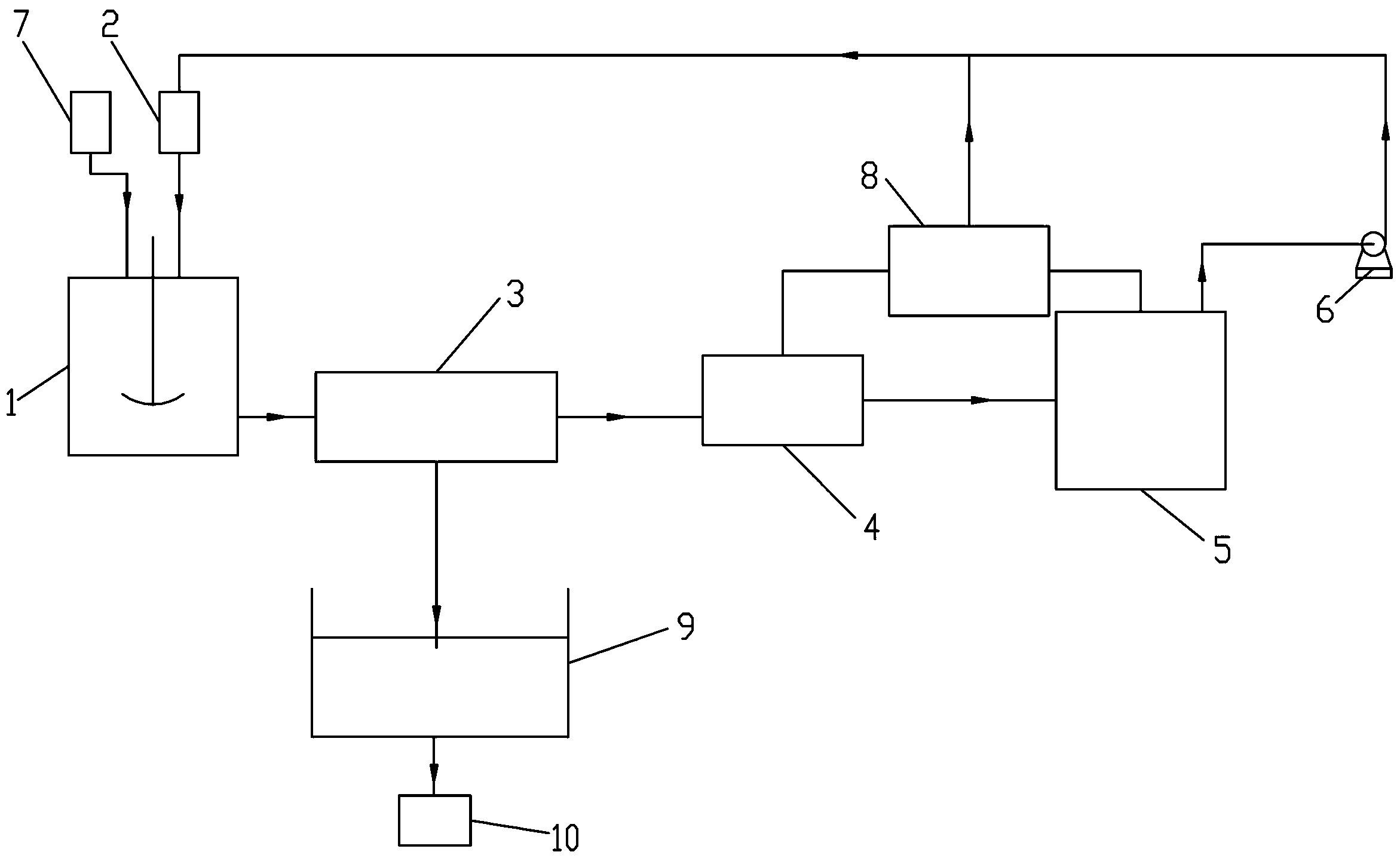

　　1.一种贵金属废水的收回设备，包含调理反响池(1)，其特征在于：在所述调理反响池(1)上设有计量罐(2)，所述调理反响池(1)与电极氧化池(3)对应衔接，所述电极氧化池(3)与混凝反响池(4)对应衔接，所述混凝反响池(4)与沉积池(5)对应衔接，所述沉积池(5)通过提高泵(6)与计量罐(2)对应连通。

　　2.依据权利要求1所述的一种贵金属废水的收回设备，其特征在于：在所述调理反响池(1)上设有加料罐(7)。

　　3.依据权利要求1所述的一种贵金属废水的收回设备，其特征在于：所述电极氧化池(3)包含池体(31)，在所述池体(31)的两头别离设有阳极板(32)和阴极板(33)，在所述阳极板(32)和阴极板(33)之间设有若干个过滤网(34)。

　　4.依据权利要求1或3所述的一种贵金属废水的收回设备，其特征在于：所述电极氧化池(3)的底部通过管路与抽滤槽(9)对应衔接，所述抽滤槽(9)与收回槽(10)对应衔接。

　　5.依据权利要求1所述的一种贵金属废水的收回设备，其特征在于：在所述混凝反响池(4)和沉积池(5)的底端设有污泥管路，所述污泥管路的排污端与污泥池(8)相连。

　　6.依据权利要求5所述的一种贵金属废水的收回设备，其特征在于：在所述污泥池(8)内设有压滤机，所述压滤机与计量罐(2)对应衔接。

　　说明书

　　一种贵金属废水的收回设备

　　技能范畴

　　本实用新型触及贵金属收回范畴，特别触及一种贵金属废水的收回设备。

　　布景技能

　　现在存在大量的电子垃圾，不仅对环境形成污染，一起也糟蹋电子垃圾中的有用资源。电子废弃物中贵金属收回基本工艺流程可分为前处理及后续处理2个阶段。前处理指机械处理方法;后续处理包含火法冶金、湿法冶金和生物方法等。80年代火法冶金较为普遍，主要有焚烧熔出工艺、高温氧化熔炼工艺、浮渣技能、电弧炉烧结工艺等。80年代后,由于人们对环保的注重和从电子废物中收回贵金属已变得有利可图,许多科研工作者开始从事这方面的研究,并取得技能上的突破与进步,使湿法冶金提取贵金属技能日趋完善.

　　湿法冶金方法可获得高品位及高收回率的Au，Ag等贵金属.对Cu，Zn等有色金属的收回作用也很好.而且处理费用低。但存在以下问题：①不能直接处理复杂的电子废弃物：②贵金属的浸出剂只能作用在暴露的金属表面.当金属被覆盖或被包裹在陶瓷中时收回功率低;③浸出液及残渣具有腐蚀性和毒性.容易形成更为严重的二次污染。因此，需要设计一种贵金属废水的收回设备对浸出液及残渣进行再处理，不仅能够收回残留的贵金属，一起能够削减对环境的污染。

　　实用新型内容

　　为了战胜现有技能中的缺陷，供给一种贵金属废水的收回设备。

　　本实用新型通过下述方案完成：

　　一种贵金属废水的收回设备，包含调理反响池，在所述调理反响池上设有计量罐，所述调理反响池与电极氧化池对应衔接，所述电极氧化池与混凝反响池对应衔接，所述混凝反响池与沉积池对应衔接，所述沉积池通过提高泵与计量罐对应连通。

　　在所述调理反响池上设有加料罐。

　　所述电极氧化池包含池体，在所述池体的两头别离设有阳极板和阴极板，在所述阳极板和阴极板之间设有若干个过滤网。

　　所述电极氧化池的底部通过管路与抽滤槽对应衔接，所述抽滤槽与收回槽对应衔接。

　　在所述混凝反响池和沉积池的底端设有污泥管路，所述污泥管路的排污端与污泥池相连。

　　在所述污泥池内设有压滤机，所述压滤机与计量罐对应衔接。

　　本实用新型的有益作用为：

　　1.本实用新型一种贵金属废水的收回设备在使用时首先将浸出液及残渣流到调理反响池中，然后通过加料罐向调理反响池中加入反响试剂，使得调理反响池中的pH值为7-8左右，废水通过管路流入到电极氧化池，进行电解反响得到贵金属，贵金属泥通过管路进入到抽滤槽中，对贵金属泥进行过滤清洗，然后得到纯度较高的贵金属，并将贵金属放入到收回槽中;开始处理的废水进入到混凝反响池进行絮凝沉积，除掉废水中的有毒有害物质，再通过沉积池进一步除掉废水中的污染物，沉积池中的上清液通过提高泵进入到计量罐中储存，然后回流到调理反响池中进行循环收回贵金属。

　　2.本实用新型一种贵金属废水的收回设备采用电极氧化池，一方面浸出液及残渣的贵金属化合物在电极的作用下贵金属离子定向移动，电解得到贵金属，另一方面使用电解过程中的氧化作用能够分为直接氧化，即有毒污染物直接在阳极板失去电子而发生氧化;和间接氧化，使用溶液中的电极电势较低的阴离子，使用这些活性物质氧化分解水中的有毒污染物，进一步下降污染物的毒性;阳极板与阴极板之间的过滤网能够过来逐渐除掉浸出液和残渣中的颗粒物，避免大颗粒物阻碍贵金属离子的定向移动。

　　3.本实用新型一种贵金属废水的收回设备在混凝反响池和沉积池底端设有污泥管路，对污泥进行处理后使用，避免污泥形成的二次污染，一起将污泥压滤液回流到计量罐中，对滤液重复处理避免贵金属对外排放而形成的糟蹋，一起也下降了贵金属离子对环境污染的隐患。

　　4、本实用新型一种贵金属废水的收回设备的计量罐，能严格控制回流的废水水量，使得调理反响池中贵金属的浓度保持在一个平衡上，一起也能避免处理后残留的贵金属离子对环境的污染。
